Luftfahrt & Raumfahrt

CT-Prüfung einer Raketen-Brennkammer aus Inconel

Eine 3D-gedruckte Brennkammer eines Raketen-Triebwerks wurde nach dem Einsatz auf Schäden geprüft. Ziel war festzustellen, ob ein nochmaliger Betrieb denkbar ist.

Material

Inconel

Manufacturing Process

PBF (3D-Druck)

Test task

Prüfung der Kühlkanäle auf Verstopfungen

Prüfung der Wandintegrität nach dem Einsatz

01 Initial Situation

Eine 3D-gedruckte Brennkammer eines Raketen-Triebwerks wurde gezündet bzw. verwendet und musste nach der Rückkehr auf Schäden geprüft werden.

02 Goal

Ziel war festzustellen, ob ein nochmaliger Betrieb denkbar ist.

03 Execution

Hierzu wurden die Integrität der Wand sowie die Kühlkanäle betrachtet. Die Kühlkanäle mussten zusätzlich auf etwaige Verstopfungen geprüft werden.

04 Result

Die Brennkammer zeigte keine Schäden an der Wand und alle Kühlkanäle waren frei.

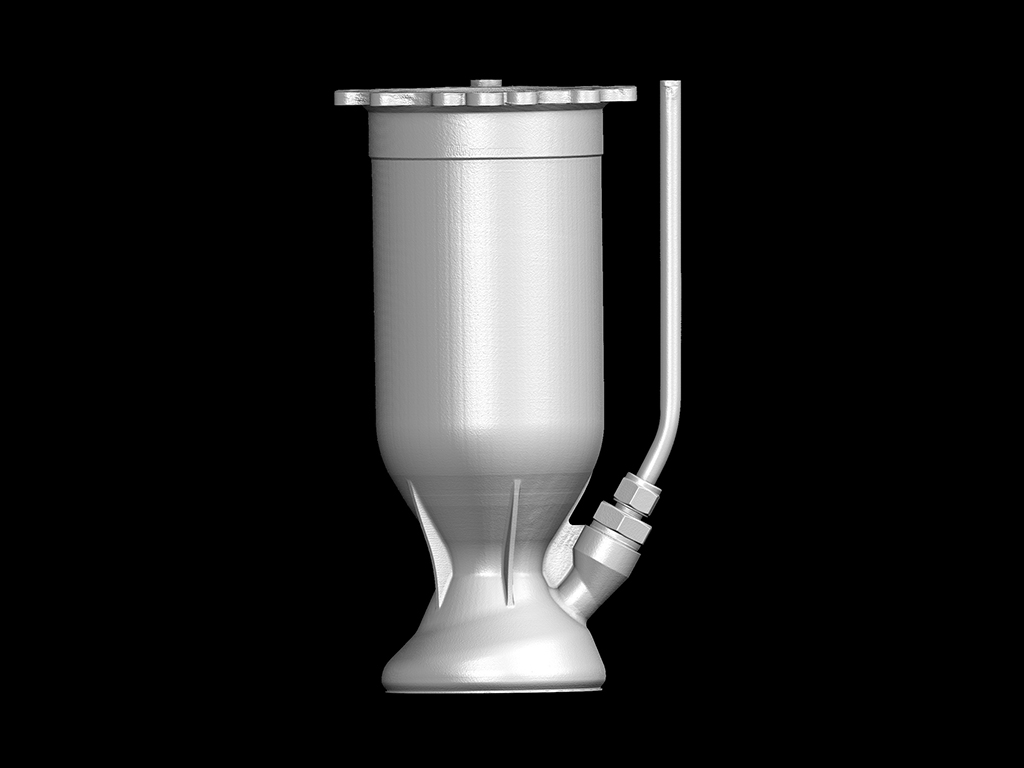

3D-Rekonstruktion der Brennkammer — Die hochauflösende 3D-Rekonstruktion bildet die Grundlage für die Analyse der additiv gefertigten Brennkammer und ermöglicht eine zerstörungsfreie Bewertung komplexer Geometrien.

Wandstärkenanalyse — Die farbcodierte Auswertung visualisiert die Wandstärken der additiv gefertigten Brennkammer. Kritische Bereiche und Materialverteilungen lassen sich auf einen Blick erkennen.
