Automobilindustrie, Elektronik, Forschung & Entwicklung, Kunststofftechnik, Luftfahrt & Raumfahrt, Maschinenbau, Medizintechnik

PEEK-CF 3D-Druck

Die Bruchstellen eines Probekörpers wurden detailiert untersucht um das Bruchverhalten zu verstehen.

Material

PEEK verstärkt mit Kohlefasern. Gedruckt aus Granulat.

Fertigungsverfahren

Kunststoff-3D-Druck (Granulat)

Prüfaufgabe

Hochauflösende Scans um innere Struktur des 3D-gedruckten Teils zu erkennen und so das Bruchverhalten zu verstehen.

01 Ausgangssituation

3D-gedrucktes Bauteil das für Präzision nachgefräst wurde brach beim Härtetest. Für die weitere Porzessentwicklung musste der Bruch nachvollzogen werden.

02 Ziel

Das CT sollte die inneren Strukturen, vor allem um die Bruchkante zeigen und so Verständnis aufbauen.

03 Durchführung

Es wurde ein Scan mit Standard-Auflösung gemacht und anschließend ein hochaufgelöster CT-Scan eines Segments.

04 Ergebnis

Die Ablagestrategie des Druckers bildete an einer dünn nachgefrästen Stelle eine Kerbe an der ein Bruch induziert werden konnte.

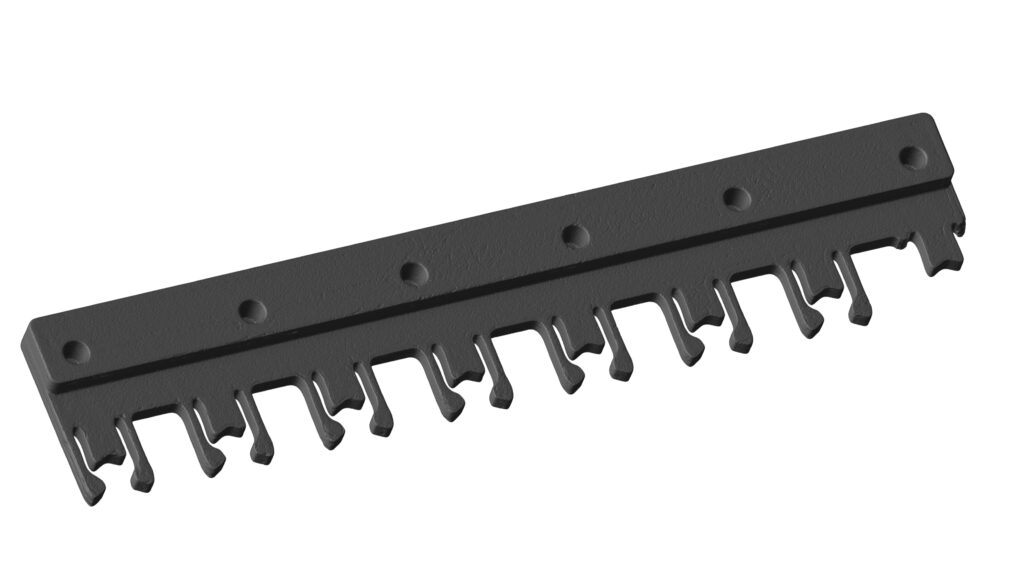

CF-PEEK Kamm 3D — 3D-Rendering des gesamten Bauteils

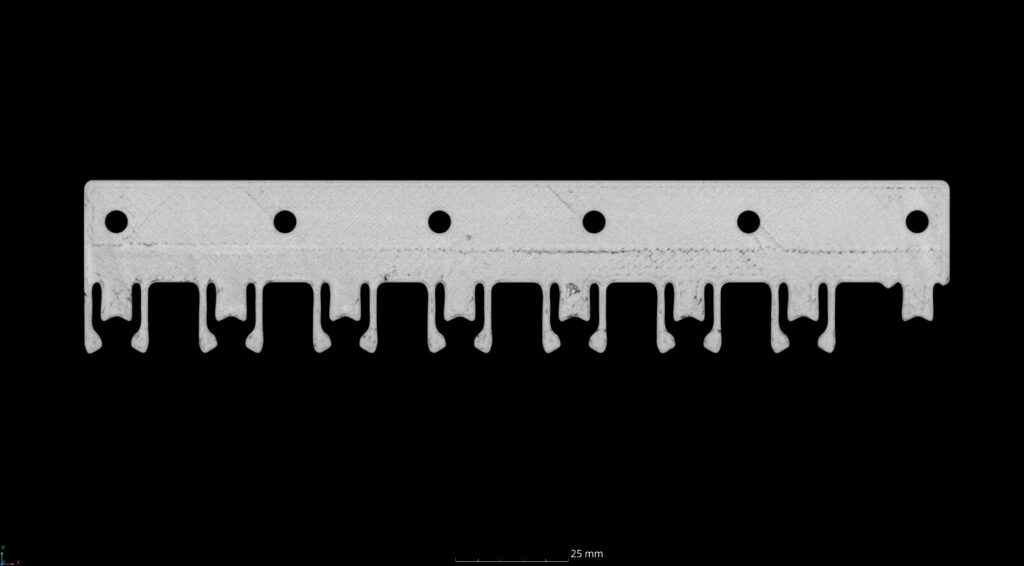

CF-PEEK Kamm gesamt — 2D-Schnitt des gesamten Bauteils

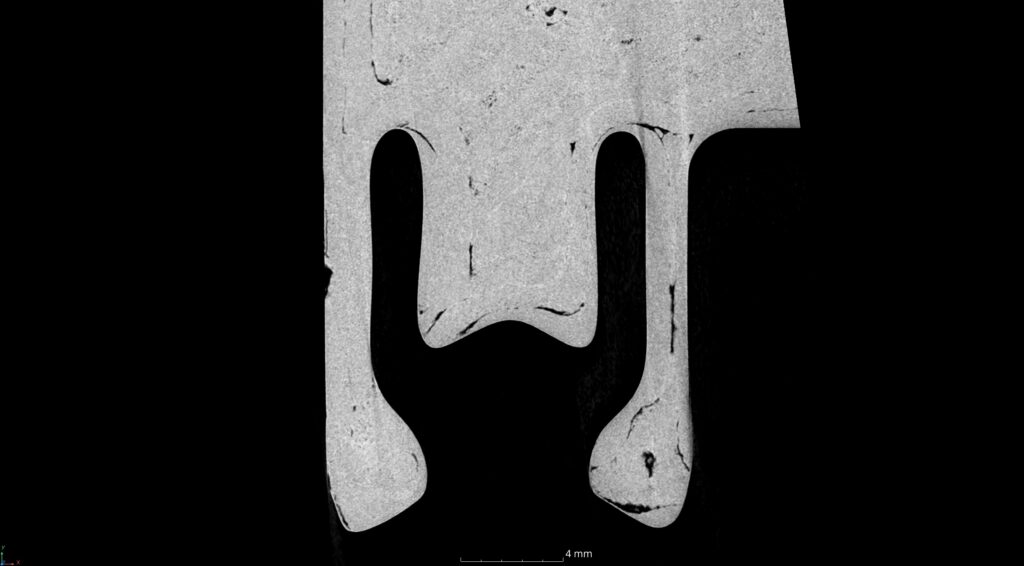

CF-PEEK 1 — Detailansicht hochaufgelöster Scan einer ROI

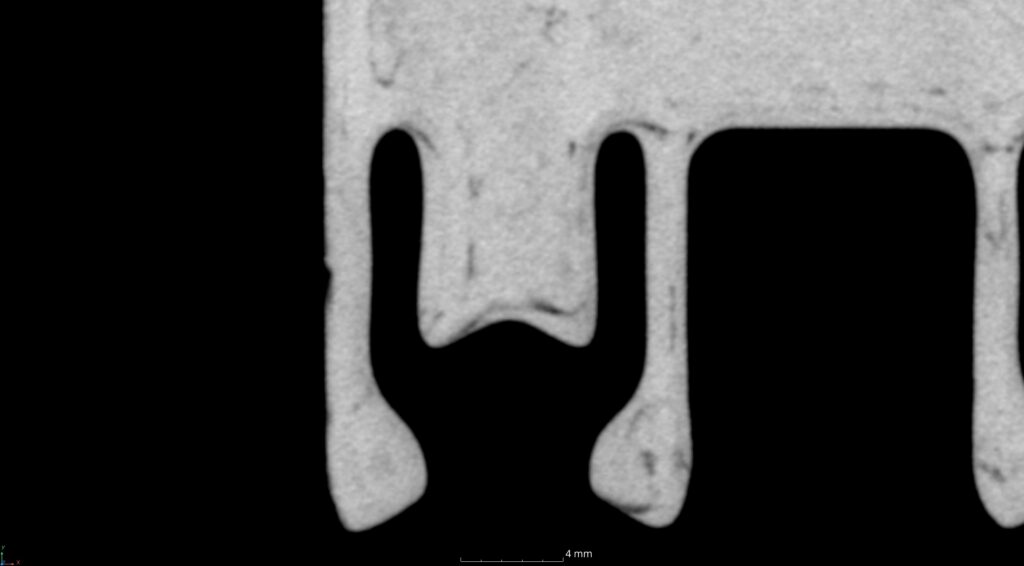

CF-PEEK 2 — Detailansicht vom Standardscan

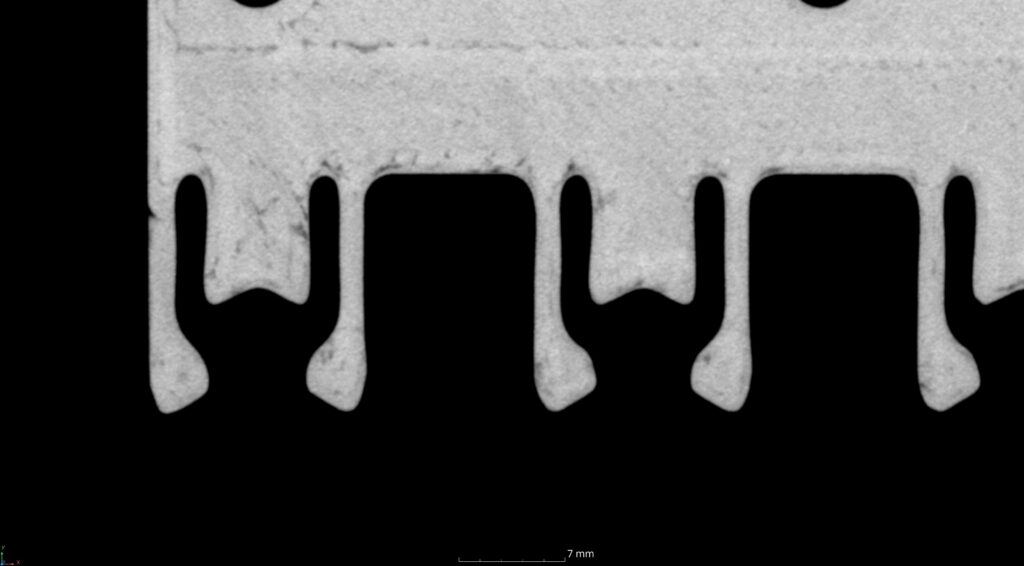

CF-PEEK 3 — Detailansicht vom Standardscan

1 / 5
